变压器油过滤
变压器原、污油过滤系统，顾名思义，就是过滤变压器的油，也就是用过滤设备将油中的杂质过滤掉，保证油质合格。有的过滤设备还同时具有脱水的作用。并且可以除掉油中的水分和有害气体。

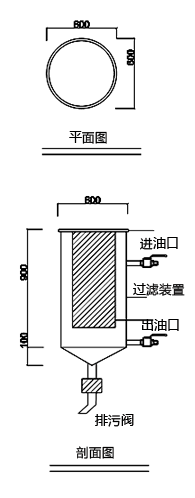

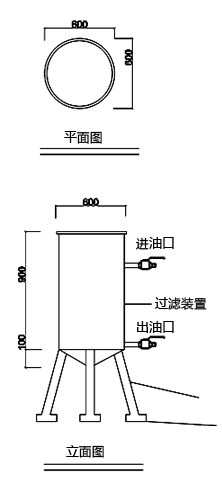

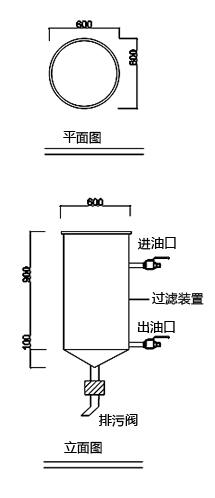

25#/45#变压器原、污油过滤系统平、立、剖面图如下：
变压器油过滤变压器油过滤变压器油过滤
此原理图为双能滤油机制作，未经允许，谢绝转载！
此设备采用真空负压原理，引进意大利三维立体闪蒸，薄膜蒸发技术（注），采用多级大量精密过滤，从而可靠的脱去变压器油中的水分、杂质、气体等有害物质，使油品迅速的回到新油标准。此设备同时还具有抽油、注油、真空干燥、热油循环过滤等功能，以满足现场需要。
注：意大利三维立体薄膜蒸发技术、由雾化器、分离器、反应室、聚油箱、抽气室、消泡器、观察窗。
雾化器：将进入真空分离系统的油雾化，喷到反应器上；
反应器：由多个拉希格圈组成，让喷到反应器上的油雾形成油膜，让油中的水分、气体尽可能发挥、大大提高脱水脱气速率；
分离室：位于反应器和聚油箱之间，油液在此区运行时水、气、与油液再一次分离；
聚油箱：将分离了水分、气体的油液聚集，由排油泵排出；
抽气室：将反应器、分离室中分离的水蒸汽，残余气体从真空分离系统抽出，避免水分、气体重新溶于油液；
消泡器：采用韩国奥托尼克斯红外线装置，自动消除油液中产生的油泡，取代手动消泡，从而实现在线运行无人值守；
观察窗：采用钢化玻璃作为观察镜，取代有机玻璃作为观察镜时在高温高真空条件下凹陷变形的缺陷。
